Насосы служат для подачи в скважину бурового раствора. Во всех серийно выпускаемых буровых установках применяются горизонтальные поршневые насосы двухцилиндровые двойного действия.
Буровой насос (рис.1) состоит из гидравлической и приводной частей. В гидравлической части находятся две гидравлические коробки 4, к которым снизу присоединяется приемная коробка 1, а сверху нагнетательный тройник 5 с установленными на нем компенсаторами 6 и предохранительным клапаном. Каждая гидравлическая коробка имеет четыре клапанные коробки. В нижних двух коробках установлены всасывающие, а в верхних – нагнетательные клапаны 7. В гидравлические расточки гидравлических коробок вмонтированы съемные цилиндровые втулки 2, в которых движутся поршни 3.
Всасывающие клапаны соединены трубопроводом с фильтром с приемной коробкой, а нагнетательные – с нагнетательным трубопроводом. Приводная часть насоса состоит из трансмиссионного вала 10, кривошипного вала 12, шатуна 11, крейцкопфа 9, и штока 8 с поршнем. Гидравлическая и приводная части установлены на общей раме и соединены между собой болтами. Трансмиссионный вал передает вращение через зубчатую передачу на кривошипный вал, который через кривошипы или эксцентрики и шатун приводит в возвратно –поступательное движение крейцкопф и соединенный с ним шток поршня.
В насосе двойного действия при каждом ходе поршня происходит всасывание раствора и нагнетание его. Двойной ход поршня ( туда и обратно) происходит за один оборот кривошипного вала. Все буровые насосы имеют однотипные кинематические схемы и различаются конструкцией отдельных узлов в зависимости от гидравлической мощности.
Техническая характеристика буровых насосов приведена в таблице 1.

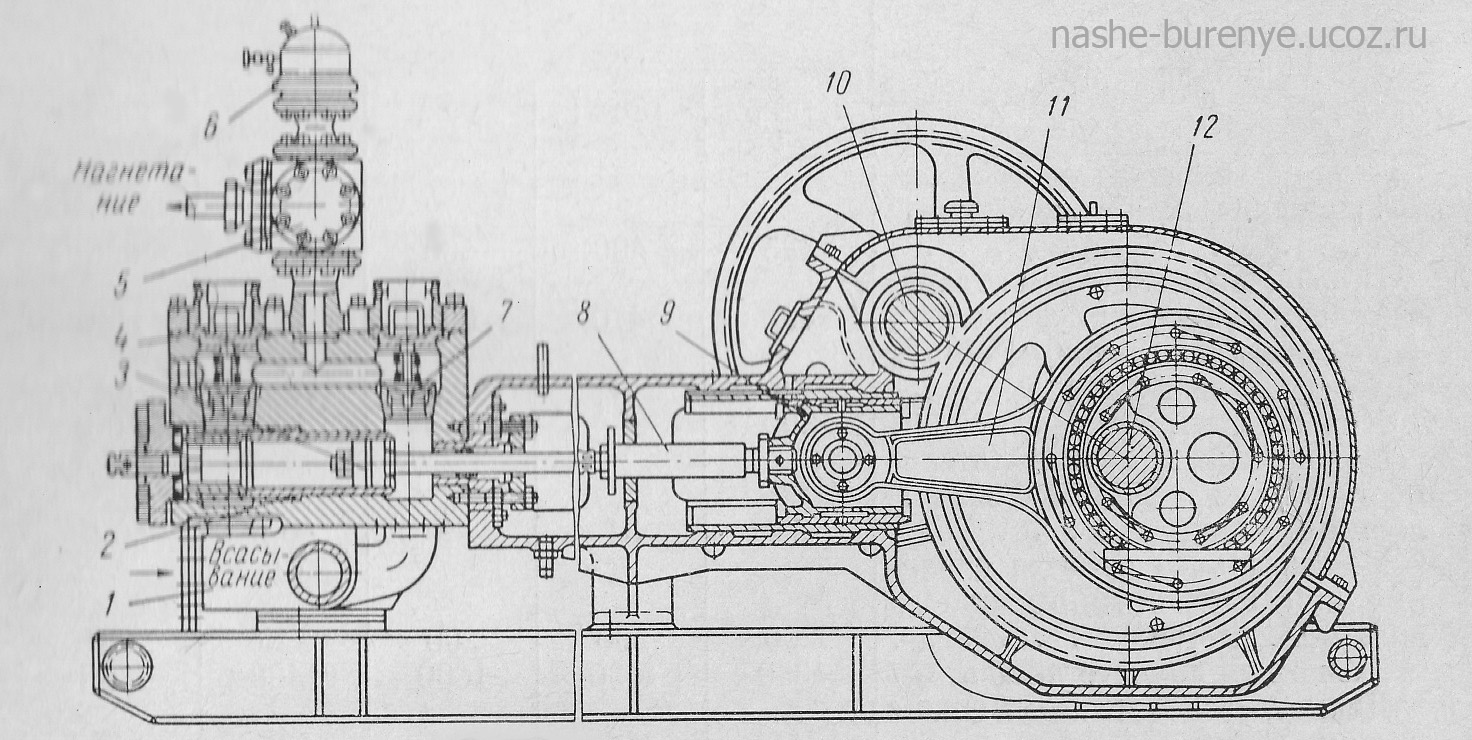

Рис.1 Буровой насос У8-6М.
1- приемная коробка; 2- втулки; 3- поршни; 4- гидравлические коробки; 5- нагнетательный тройник; 6- компенсаторы; 7- нагнетательные клапаны; 8- шток; 9- крейцкопф; 10- трансмиссионный вал; 11- шатун; 12- кривошипный вал.
Техническая характеристика буровых насосов приведена в таблице 1.
| Параметры | 12Гр | БРН-1 | У8-4 | У8-6М | У8-7М |
| Гидравлическая мощность, л.с | 325 | 400 | 450 | 675 | 965 |
| Приводная мощность на трансмиссионном валу, л.с | 400 | 470 | 600 | 795 | 1140 |
| Максимальное число двойных ходов поршня в минуту | 65 | 72 | 65 | 66 | 66 |
| Ход поршня, мм | 300 | 300 | 450 | 400 | 400 |
| Макс. производительность при коэффициенте накопления 0.9 л/с | 24 | 31 | 43 | 50.9 | 50.9 |
| Макс. рабочее давление при втулке минимального диаметра, кгс/см² | 200 | 200 | 200 | 250 | 320 |
| Расчетный диаметр шкива, мм | 1350 | 1530 | 1600 | 1400 | 1600 |
| Диаметр всасывающего фланца, мм | 150 | 200 | 275 | 275 | 275 |
| Диаметр нагнетательного фланца, мм | 70 | 100 | 109 | 109 | 109 |
| Кол-во баллонов компенсаторов | 3 | 3 | 3 | 3 | 4 |
| Габаритные размеры, мм | |||||
| длина | 3950 | 4320 | 4610 | 5000 | 5340 |
| ширина | 2250 | 2427 | 3180 | 3000 | 3340 |
| высота | 2300 | 2715 | 3240 | 3240 | 3400 |
| Вес, т | 9.15 | 13.37 | 18.5 | 28.0 | 37.3 |
