Роторы буровых установок предназначены для передачи вращения бурильному инструменту при роторном бурении, периодического проворачивания инструмента при турбинном бурении, а также для удержания колонны бурильных и обсадных труб при спуско-подъемных операциях.
Ротор (рис 1) состоит из литой стальной станины (корпуса) 1, во внутренней полости которой на упорном 3 и вспомогательном 2 шариковых подшипниках установлен ствол 6 с зубчатым винтом 5. В станине также на подшипниках установлен ведущий вал 10 с конической шестерней 9. Зубчатый венец и шестерня образуют угловой редуктор, преобразующий горизонтальное вращения вала в вертикальной вращение ствола ротора.
Периферийная часть ствола закрывается кольцевым кожухом 4 с рифленой поверхностью. На консольной части ведущего вала установлено двухрядное цепное колесо 11, при помощи которого осуществляется привод ротора. В центральное отверстие стола вставляются вкладыши 8 с зажимами 7 для ведущей трубы. Комплектуются роторы пневматическими клиньями (ПКР). В основном все роторы имеют одинаковую конструкцию, различаются они грузоподъемностью, проходным отверстием в столе и приводом ведущего вала. Техническая характеристика роторов приводится в таблице 1.

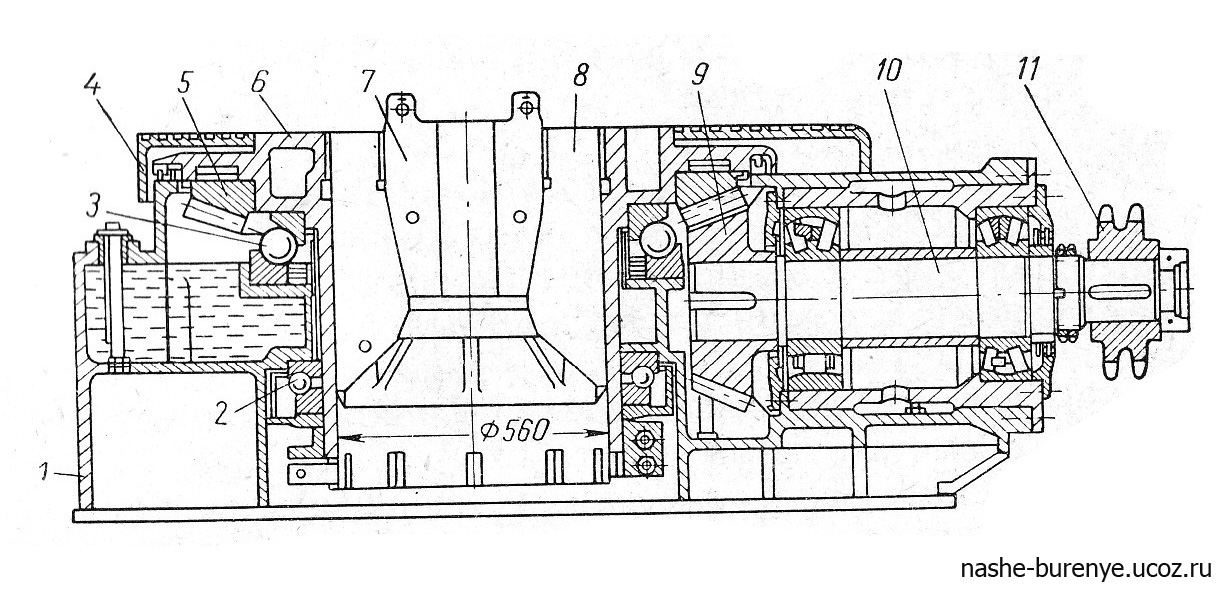

Рис 1. Ротор Р-560-Ш8
Таблица 1. Техническая характеристика некоторых роторов
| Параметры | Р-560-Ш8 | У7-560-3 | У7-520-3 | У7-560-6 | У7-760 |
| Максимальная статическая нагрузка на стол, т | 160 | 130 | 200 | 320 | 400 |
| Максимальная передаваемая мощность, л.с | 350 | 350 | 550 | 500 | 500 |
| Максимальная скорость вращения, об.мин | 320 | 250 | 300 | 250 | 230 |
| Проходное отверстие стола, мм | 560 | 560 | 520 | 560 | 760 |
| Расстояние от центра стола до середины цепного колеса, мм | 1370 | 1370 | 1370 | 1370 | 1650 |
| Габаритные размеры, мм | |||||
| длина | 2310 | 2570 | 2250 | 2270 | 2620 |
| ширина | 1350 | 1580 | 1400 | 1610 | 1880 |
| высота | 775 | 1065 | 750 | 750 | 800 |
| Вес, т | 5.1 | 7.37 | 4.86 | 6.6 | 10.7 |
Работа ротора.
