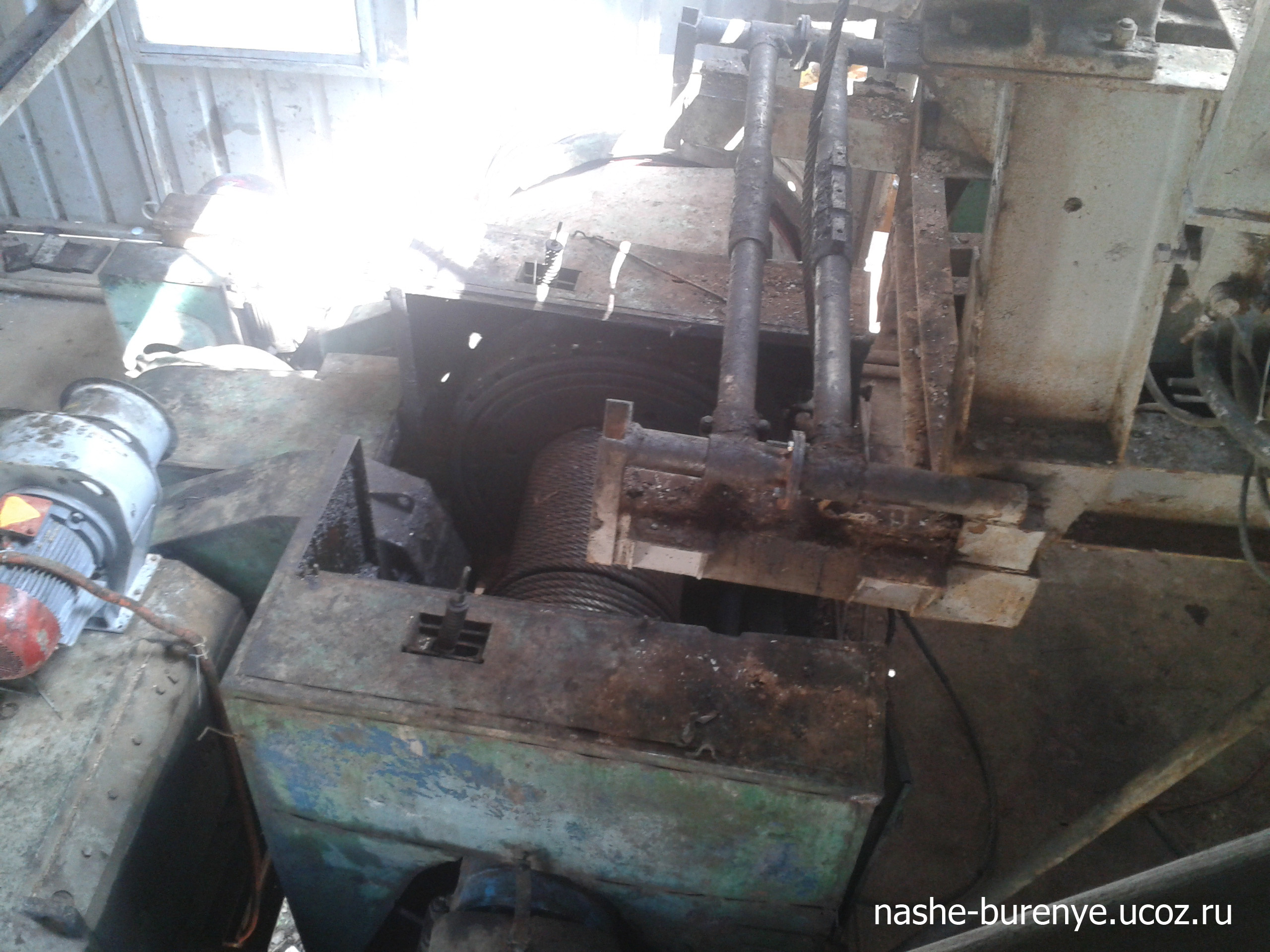

Буровые лебедки являются основными механизмами для спуска и подъема и удержания колонны труб при бурении скважин.
По конструкции лебедки подразделяются на две группы: двух или трехвальные (У2-5-5, У2-4-8, У2-2-11) и одновальные с коробкой передач (ЛБ-20Бр, ЛБУ-1100, ЛБУ-1400).
Лебедки первой группы состоят из сварной рамы, на которой укреплены подшипники подъемного вала, и одного или двух трансмиссионных валов, соединенных между собой цепными передачами. На подъемном валу между коренными подшипниками имеется барабан с тормозными шкивами для наматывания талевого каната. Подъемный вал муфтой соединяется с гидродинамическим тормозом.
Рама лебедки с цепными передачами валов закрыта предохранительными щитами. На конце одного из трансмиссионных валов (промежуточном) в таких лебедках имеется фрикционная катушка для выполнения вспомогательных работ.
На раме одновальной лебедки установлены подъемный вал с барабаном, закрытым предохранительными щитами, и регулятор подачи долота. В таких лебедках в основном применяется электромагнитный тормоз вместо гидродинамического.
Коробка передач монтируется на отдельной раме и соединяется с подъемным валом цепными передачами.Все буровые лебедки имеют ручной функциональный тормоз, кулачковые и шинно-пневматичекие муфты для включения валов и пульт управления. На рис.1 показана буровая лебедка У2-2-11.
Лебедки снабжены специальной цепной трансмиссией для вращения ротора. Ротор буровой установки БУ-80Бр приводится во вращение от лебедки ЛБ-20Бр через карданный вал коробки передач.
Несмотря на разнообразие буровых лебедок, многие применяемые в них узлы (муфты, катушки, цепи, тормоза) взаимозаменяемы или одинаковы по конструкции.
Технические характеристики буровых лебедок приведена в таблице 1.
Рис.1.Буровая лебедка У2-2-11
1- рама; 2- тормозной рычаг; 3- подъемный вал; 4- балансир тормоза; 5- барабан; 6, 8 ,11- шинно-пневматические муфты; 7- гидротормоз; 9- трансмиссионный вал; 10- кулачковая муфта; 12- бак.
Таблица 1.
Технические характеристики буровых лебедок
| Параметры | ЛБ-20Бр | У2-5-5 | У2-2-11 | ЛБУ-1100 | ЛБУ-1400 | У2-300 |
| Максимальная мощность на подъемном валу, л.с | 780 | 1100 | 910 | 1100 | 1400 | 2500 |
| Число скоростей подъема | 3 | 5 | 6 | 6 | 6 | 2 |
| Число прямых и обратных скоростей ротора | 3/1* | 4/1* | 3/1* | 3/3* | 3/3* | - |
| Максимальное натяжение подвижной ветви талевой системы, т | 11.8 | 24.5 | 20.1 | 24.8 | 34.1 | 42 |
| Диаметр талевого каната, мм | 28 | 33 | 28 | 32 | 35 | 38 |
| Диаметр бочки барабана, мм | 700 | 800 | 650 | 750 | 800 | 935 |
| Длина бочки барабана, мм | 1200 | 1030 | 840 | 1350 | 1445 | 1540 |
| Габаритные размеры, мм: | ||||||
| Длина | 5170 | 6335 | 5970 | 7090 | 7745 | 8740 |
| Ширина | 2780 | 2100 | 3210 | 2530 | 4830 | 3340 |
| Высота | 2380 | 2760 | 2270 | 2420 | 2684 | 2560 |
| Вес, т | 11.8 | 24.96 | 21.5 | 25.6 | 34.3 | 45 |
